UP-6003 IEC60335 Машина для испытания покрытия печатной платы на царапины Рекомендуемое изображение

UP-6003 IEC60335 Машина для испытания на царапины покрытия печатной платы

Машина для испытания на царапины покрытия печатной платы IEC60335

Определить прилегание и долговечность защитных покрытий на печатной плате и изолирующих слоев на доступных опасных частях или металлических деталях в соответствии с IEC60950, рисунок 2K и пункт 2.10.8.4, IEC60335-1, пункт 21.2.Царапины наносятся на пяти парах проводящих частей и на промежуточных промежутках в точках, где на эти разделения будет воздействовать максимальный градиент потенциала во время испытаний.

Отправьте нам электронное письмо

Информация о продукте

Теги продукта

Описание продукта

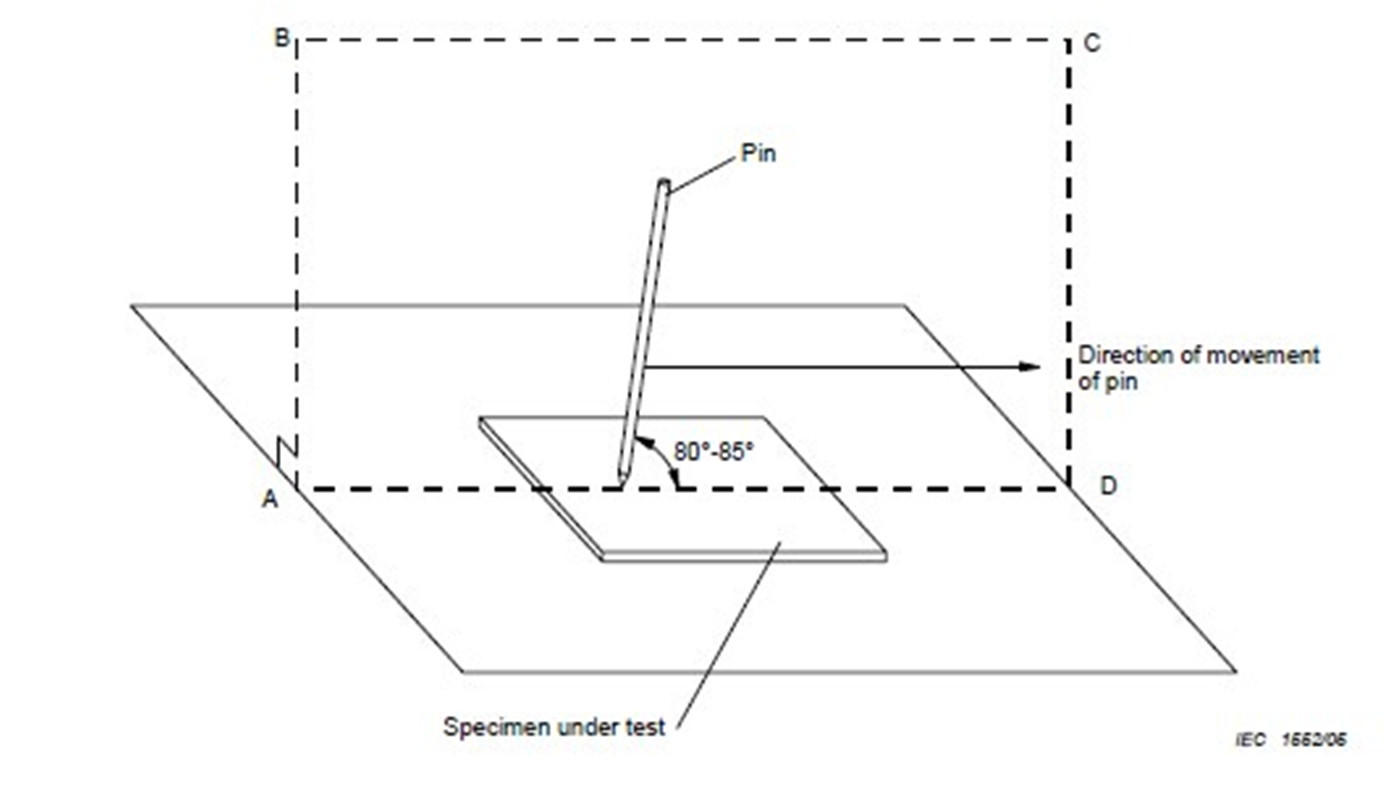

Стандартное оснащение: 1 стальной щуп в качестве инструмента для царапин, закаленный, нижний конец сужается с углом скоса 40° и радиусом 0,25±0,02 мм на кончике, 1 линейная скользящая каретка со свободно перемещающейся направляющей для стали. щуп в вертикальной плоскости под углом 80–85° между продольной осью стального щупа и горизонталью, 1 грузик для утяжеления стального щупа так, чтобы сила в направлении оси стального щупа составляла 10 Н±0. ,5N, 1 привод для перемещения каретки на полный ход примерно 140 мм со скоростью 20±5 мм/с, царапины должны находиться на расстоянии не менее 5 мм друг от друга и не менее 5 мм от края образца.1 подставка для образцов с макс. размерами: длина ок. 200 мм, ширина ок. 200 мм, высота ок.6 мм, 1 способ работы: контроллер сенсорного экрана

Специальное оборудование: устройство для испытания под давлением, после которого после испытания на царапину штырь из закаленной стали прикладывают перпендикулярно с силой 30 Н±0,5 Н к незацарапанной части поверхности.Затем изоляция должна выдержать испытание на электрическую прочность согласно IEC60335-1, пункт 16.3, при этом штифт все еще будет установлен и будет использоваться в качестве одного из электродов.Электропитание: 220 В, 50 Гц, другие напряжения по запросу.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

1) Простая конструкция линейного типа, проста в установке и обслуживании.

2) Высокая автоматизация и интеллектуализация, отсутствие загрязнения.
